16-Channel Analog Input Terminal Block

Specifications

Table: 16-Channel Analog Input Terminal Block Specifications
Item Specification
Voltage rating 30 VDC
Maximum current 100 mA
Mounting Assigned slot of I/O carrier

Terminal Block Connections

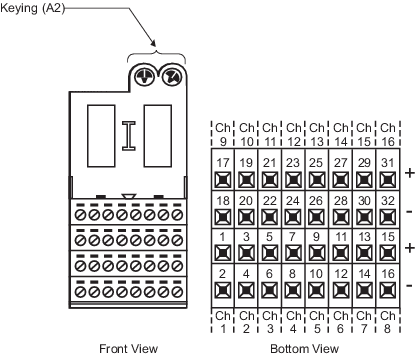

Figure: 16-Channel Analog Input Terminal Block


The following table lists the cable pin out connections for the 16-channel analog input terminal block.

Table: 16-Channel Analog Input Terminal Block
Terminal on Termination Block Channel Nomenclature Terminal on Termination Block Channel Nomenclature
Terminal 1 Channel 1+ Terminal 17 Channel 9+
Terminal 2 Channel 1- Terminal 18 Channel 9-
Terminal 3 Channel 2+ Terminal 19 Channel 10+
Terminal 4 Channel 2- Terminal 20 Channel 10-
Terminal 5 Channel 3+ Terminal 21 Channel 11+
Terminal 6 Channel 3- Terminal 22 Channel 11-
Terminal 7 Channel 4+ Terminal 23 Channel 12+
Terminal 8 Channel 4- Terminal 24 Channel 12-
Terminal 9 Channel 5+ Terminal 25 Channel 13+
Terminal 10 Channel 5- Terminal 26 Channel 13-
Terminal 11 Channel 6+ Terminal 27 Channel 14+
Terminal 12 Channel 6- Terminal 28 Channel 14-
Terminal 13 Channel 7+ Terminal 29 Channel 15+
Terminal 14 Channel 7- Terminal 30 Channel 15-
Terminal 15 Channel 8+ Terminal 31 Channel 16+
Terminal 16 Channel 8- Terminal 32 Channel 16-
